केबल सीढ़ी ट्रे मशीन
सीढ़ी केबल ट्रे के दो भाग हैं: साइड की दीवार और सीढ़ी। हमने लैडर केबल ट्रे के दो भागों क्रमशः लैडर एज मशीन और लैडर सपोर्ट मशीन का उत्पादन करने के लिए दो रोल बनाने वाली मशीनें डिजाइन और निर्मित की हैं। आपको उन्हें एक साथ वेल्ड करने के लिए एक वेल्डिंग मशीन की भी आवश्यकता होगी। सीढ़ी के फ्रेम की चौड़ाई पायदानों की लंबाई है और सीढ़ी के फ्रेम की लंबाई साइड की दीवारों की लंबाई है। इसलिए, सीढ़ी प्रकार के केबल सीढ़ी के लिए बड़े निवेश की आवश्यकता नहीं होती है, केवल दो रोल बनाने वाली मशीनें, एक केबल सीढ़ी के लिए और एक चरणों के लिए, और फिर एक स्वचालित या मैन्युअल वेल्डिंग मशीन की आवश्यकता होती है।

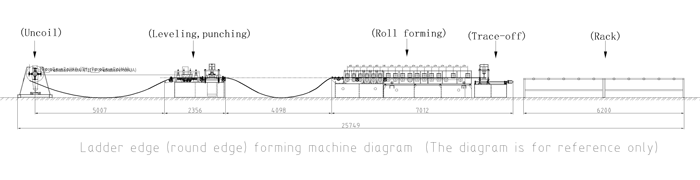

मुख्य घटक
1, ओपन कॉइल मशीन, 300 प्रकार की ओपन कॉइल, निष्क्रिय फीडिंग, लोड-बेयरिंग 1.5 टन, ब्रेक फ़ंक्शन के साथ
2、 लेवलिंग, पंचिंग, कट ऑफ - हाइड्रोलिक सिस्टम 111 किलोवाट, हाइड्रोलिक कट ऑफ,
3、 हाई-स्पीड प्लेटफ़ॉर्म, फ़्रीक्वेंसी रूपांतरण नियंत्रण, 1 हाई-स्पीड प्लेटफ़ॉर्म, फॉरवर्ड और रिवर्स वायर रॉड चौड़ाई समायोजन
4, रोलर बनाने वाला हिस्सा, स्पिंडल φ 60 मिमी, सतह पर कठोर क्रोमियम चढ़ाना, रोलर 6 पंक्तियाँ बनाना, रोलर सामग्री: जीसीआर 15, लंबी फ़ीड गाइड स्थिति, बनाने के बाद विमान अंशांकन का 1 सेट
5, अनलोडिंग रैक, निष्क्रिय अनलोडिंग रैक: 1 शाखा
तकनीकी मापदंड
क्रम संख्या |
परियोजना |
इकाई |
अंकीय मूल्य |
1 |
सामग्री की चौड़ाई |
मिमी |
60 ~ 230 मिमी |
2 |
द्रव्य का गाढ़ापन |
मिमी |
0.5~2.0मिमी |
3 |
सामग्री के प्रकार |
गैल्वेनाइज्ड स्ट्रिप स्टील / गैल्वेनाइज्ड स्टील प्लेट |
|
4 |
उपकरण चलने की गति |
मी/मिनट |
1-12मी/मिनट |
5 |
शक्ति |
किलोवाट |
32 किलोवाट |
