400 मिमी केबल ट्रे बनाने की मशीन
एक केबल ट्रे सिस्टम इकाइयों या अनुभागों और संबंधित सहायक उपकरणों की एक इकाई या असेंबली है जो एक कठोर संरचनात्मक प्रणाली बनाती है जिसका उपयोग केबल और केबल नलिकाओं को सुरक्षित रूप से बांधने या समर्थन करने के लिए किया जाता है। केबल ट्रे का उपयोग केबलों को समर्थन और वितरित करने के लिए किया जाता है। केबल ट्रे रोल बनाने वाली मशीनें विशेष रूप से उनके उत्पादन के लिए डिज़ाइन की गई हैं। मैनुअल पंचिंग और मैनुअल बेंडिंग के पारंपरिक तरीकों को जोड़ते हुए, जिसमें अपेक्षाकृत बड़ी श्रम लागत और समय की लागत की आवश्यकता होती है, हमने एक स्वचालित रोल बनाने वाली मशीन का उत्पादन किया है, जो अनवाइंडिंग, लेवलिंग, कटिंग, पंचिंग को कवर करती है और केवल 1-2 लोगों की आवश्यकता होती है। रोल बनाने के लिए, जो उत्पादन क्षमता में काफी सुधार करता है और कर्मियों को बचाता है!

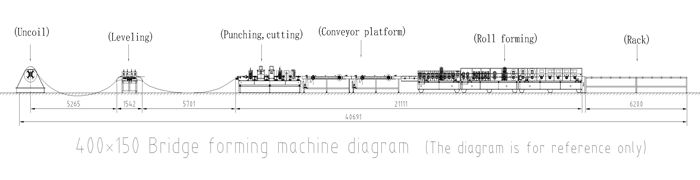

मुख्य घटक
1. अनकॉइलर, हाइड्रोलिक कोर, वितरण बॉक्स (आवृत्ति रूपांतरण नियंत्रण धीमी गति से वृद्धि और धीमी गति से रुकना), डिस्चार्ज, लोड-बेयरिंग 5 टन, हाइड्रोलिक 3 किलोवाट सेट
2. एक लेवलिंग मशीन - 11 रोलर लेवलिंग (3 ऊपरी और 4 निचले), पावर 5.5 किलोवाट,
3. एकीकृत पंचिंग और कतरनी मशीन - कोड फीडिंग फॉरवर्ड रोटेशन मैकेनिज्म (फॉरवर्ड और रिवर्स स्क्रू), हाइड्रोलिक पंचिंग, हाइड्रोलिक कटिंग, पंचिंग डाई की सिंगल और डबल पंक्तियों का मैनुअल पिन रूपांतरण, टाइपिंग (ट्रेडमार्क), पैलेट पंचिंग
4. हाई-स्पीड प्लेटफॉर्म - हाई-स्पीड प्लेटफॉर्म की 2 शाखाएं, आगे और पीछे तार की चौड़ाई समायोजन, आवृत्ति रूपांतरण नियंत्रण
5. रोलर बनाने वाला हिस्सा - मुख्य शाफ्ट φ60 मिमी, सतह कठोर क्रोमियम चढ़ाना, बनाने वाले रोलर्स की 23 पंक्तियाँ, मुख्य मशीन 3 खंडों में विभाजित, साइड सुदृढीकरण, विस्तारित फीडिंग गाइड स्थिति, बनाने के बाद विमान सुधार का 1 सेट, रोलर सामग्री: जीसीआर 15
6. अनलोडिंग रैक - 2 निष्क्रिय अनलोडिंग रैक
तकनीकी मापदंड
क्रम संख्या |
परियोजना |
इकाई |
अंकीय मूल्य |
1 |
सामग्री की चौड़ाई |
मिमी |
160～750मिमी |
2 |
द्रव्य का गाढ़ापन |
मिमी |
0.5～1.8मिमी |
3 |
सामग्री के प्रकार |
गैल्वेनाइज्ड स्ट्रिप स्टील / गैल्वेनाइज्ड स्टील प्लेट |
|
4 |
उपकरण चलने की गति |
मी/मिनट |
1-12 मी/मिनट |
5 |
शक्ति |
किलोवाट |
58 किलोवाट |
