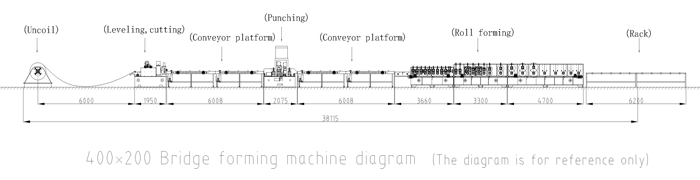

केबल ट्रे कोल्ड बेंडिंग रोल बनाने की मशीन

1

अनकॉयलर

1. हाइड्रोलिक कोर विस्तार 4. वितरण बॉक्स (आवृत्ति रूपांतरण नियंत्रण, धीमी शुरुआत और धीमी गति से रुकना) 2. इलेक्ट्रिक डिस्चार्ज 5. हाइड्रोलिक 3 किलोवाट सेट

3. सहन क्षमता 8  टन

2

लेवलिंग और कटिंग मशीन

1. इनफीड कोडिंग मैकेनिज्म (फ्रंट और रिवर्स लीड स्क्रू) 4. 13-रोलर लेवलिंग

2. हाइड्रोलिक सिस्टम: 11 किलोवाट का 1 सेट और इलेक्ट्रिक वाल्व के 2 सेट 5. 7.5 किलोवाट मोटर

3. हाइड्रोलिक कटिंग 6. पैलेट पंचिंग (वैकल्पिक)

3

सेक्शन ए हाई-स्पीड प्लेटफॉर्म

1. 1 हाई-स्पीड प्लेटफॉर्म 3. आगे और पीछे की स्क्रू रॉड की चौड़ाई का समायोजन

2. आवृत्ति रूपांतरण नियंत्रण

4

पंचिंग मशीन

1. मोटरों के 3 सेट 4. वितरण बॉक्स

2. हाइड्रोलिक प्रणाली 5. सिंगल और डबल पंक्तियों के बीच मोल्ड वायवीय रूपांतरण

3. तेल सिलेंडर भारी इंजीनियरिंग सिलेंडर 6. टाइपिंग (ट्रेडमार्क) (वैकल्पिक)

5

सेक्शन बी हाई-स्पीड प्लेटफॉर्म

1. 2 हाई-स्पीड प्लेटफॉर्म 3. फ्रंट और बैक स्क्रू चौड़ाई समायोजन

2. आवृत्ति रूपांतरण नियंत्रण

6

रोल बनाने वाला भाग

1. स्पिंडल φ65 मिमी, सतह हार्ड क्रोम प्लेटेड 5. विस्तारित फीडिंग गाइड

2. फॉर्मिंग रोलर्स की 25 पंक्तियाँ 6. फॉर्मिंग के बाद सपाट सतह को सीधा करने का 1 सेट

3. मुख्य मशीन को 3 खंडों में विभाजित किया गया है 7. रोल सामग्री: GCR15

4. साइड + बॉटम सुदृढीकरण 8. इलेक्ट्रिक फीडिंग

7

रैक उतारना

1, 2 निष्क्रिय अनलोडिंग रैक

8

नियंत्रण कैबिनेट

1. मानव-कंप्यूटर संपर्क को साकार करने के लिए पूरी लाइन पीएलसी नियंत्रण और टच स्क्रीन मानव-मशीन इंटरफ़ेस को अपनाती है।

2. हार्डवेयर कॉन्फ़िगरेशन: मशीन के बगल में बिजली वितरण कैबिनेट ऑपरेशन कंसोल, मैनुअल ऑपरेशन पैनल और वायरलेस रिमोट कंट्रोल

3. ऑपरेशन मोड: मैनुअल/स्वचालित। मैन्युअल स्थिति में, यह आसान रखरखाव के लिए एक स्टैंड-अलोन मशीन के रूप में काम कर सकता है; स्वचालित स्थिति में, यह पूरी लाइन पर काम कर सकता है; यह एक आपातकालीन स्टॉप बटन से सुसज्जित है, जिससे आपात स्थिति को संभालना आसान हो जाता है और उपकरण और ऑपरेटरों की सुरक्षा सुनिश्चित होती है
