केबल ट्रे रोल बनाने की लाइन
इस उपकरण द्वारा उत्पादित प्लेटें एक एकीकृत मोल्ड स्टैम्पिंग विनिर्माण प्रणाली का उपयोग करके एक टुकड़े में बनाई जाती हैं। अद्वितीय वन-पीस रिब सामग्री प्रकार में निकला हुआ किनारा के नीचे दो आर-खांचे होते हैं, जो निकला हुआ किनारा की भार-वहन क्षमता में सुधार करते हैं और केबल ट्रे को अस्थिर होने से सही ढंग से रोकते हैं। इस प्रकार, अधिक भार वहन क्षमता वाली पतली प्लेटों का उपयोग किया जा सकता है, जो ऊर्जा संरक्षण और पर्यावरण संरक्षण में भूमिका निभाती है! उत्पादों को आपकी आवश्यकताओं के अनुसार वैयक्तिकृत किया जा सकता है!
अद्वितीय वन-पीस रिब सामग्री प्रकार में निकला हुआ किनारा के नीचे दो आर-खांचे होते हैं, जो निकला हुआ किनारा की भार-वहन क्षमता में सुधार करते हैं और केबल ट्रे को अस्थिर होने से सही ढंग से रोकते हैं। इस प्रकार, अधिक भार वहन क्षमता वाली पतली प्लेटों का उपयोग किया जा सकता है, जो ऊर्जा संरक्षण और पर्यावरण संरक्षण में भूमिका निभाती है! उत्पादों को आपकी आवश्यकताओं के अनुसार वैयक्तिकृत किया जा सकता है!

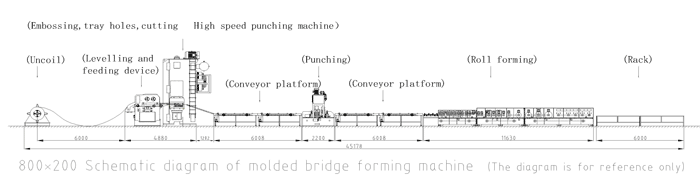

क्रम संख्या |
मुख्य घटक |
विन्यास |
|
1 |
अनकॉयलर |
1. हाइड्रोलिक कोर विस्तार 4. वितरण बॉक्स (आवृत्ति रूपांतरण नियंत्रण, धीमी शुरुआत और धीमी गति से रुकना) 2. इलेक्ट्रिक डिस्चार्ज 5. हाइड्रोलिक 3 किलोवाट सेट 3. सहन क्षमता 12 टन |
|
2 |
सर्वो लेवलिंग फीडर |
1. फीडिंग कोड सकारात्मक तंत्र (सकारात्मक और नकारात्मक लीड स्क्रू) 2. 9 सुधार रोलर्स, 4 ऊपर और 5 नीचे 3. 4 फीडिंग रोलर्स, 2 ऊपर और 2 नीचे 4. सर्वो फीडिंग |
|
3 |
वायवीय गैन्ट्री पंच |
1. वायवीय गैन्ट्री पंच 2. यांत्रिक रूप से ढाले गए संयुक्त पीसने वाले उपकरणों का 1 सेट 3. निचली पसली और पार्श्व उभड़ा हुआ मोल्डिंग 4. पैलेट छेद छिद्रण 5. काट देना 6. शॉक अवशोषक पैड 7. मोल्ड ट्रांसफर डिवाइस |
|
4 |
सेक्शन ए हाई-स्पीड प्लेटफॉर्म |
1、 1. हाई-स्पीड प्लेटफ़ॉर्म 6 मीटर (1 संचालित, 1 बिना शक्ति वाला) 2、 2. आवृत्ति रूपांतरण नियंत्रण 3、 सकारात्मक और नकारात्मक पेंच चौड़ाई समायोजन |
|
5 |
हाइड्रोलिक पंचिंग |
1、 कनेक्शन छेद छिद्रण 2、 सात-अक्षर बकल मुद्रांकन 3、 हाइड्रोलिक सिस्टम का एक सेट 7.5KW+7.5KW 4、 पंचिंग डाई: सिंगल और डबल पंक्ति पंचों की वायवीय स्विचिंग टिकट |
|
6 |
सेक्शन बी हाई-स्पीड प्लेटफॉर्म |
1、 1. हाई-स्पीड प्लेटफ़ॉर्म 6 मीटर (1 संचालित, 1 बिना शक्ति वाला) 2、 2. आवृत्ति रूपांतरण नियंत्रण 3、 सकारात्मक और नकारात्मक पेंच चौड़ाई समायोजन |
|
7 |
रोल बनाने वाला भाग |
1. स्पिंडल φ80 मिमी, सतह कठोर क्रोम प्लेटेड 5. विस्तारित फीडिंग गाइड 2. फॉर्मिंग रोलर्स की 35 पंक्तियाँ (सिंगल और डबल साइड) 6. फॉर्मिंग के बाद सपाट सतह को सीधा करने का 1 सेट 3. मुख्य मशीन को 3 खंडों में विभाजित किया गया है 7. रोल सामग्री: GCR15 4. किनारे पर लंबी पसलियां 8. इलेक्ट्रिक फीडिंग |
|
8 |
रैक उतारना |
1, 2 निष्क्रिय अनलोडिंग रैक |
|
9 |
नियंत्रण कैबिनेट |
1. मानव-कंप्यूटर संपर्क को साकार करने के लिए पूरी लाइन पीएलसी नियंत्रण और टच स्क्रीन मानव-मशीन इंटरफ़ेस को अपनाती है। 2. हार्डवेयर कॉन्फ़िगरेशन: मशीन के बगल में बिजली वितरण कैबिनेट ऑपरेशन कंसोल, मैनुअल ऑपरेशन पैनल और वायरलेस रिमोट कंट्रोल 3. ऑपरेशन मोड: मैनुअल/स्वचालित। मैन्युअल स्थिति में, यह आसान रखरखाव के लिए एक स्टैंड-अलोन मशीन के रूप में काम कर सकता है; स्वचालित स्थिति में, यह पूरी लाइन पर काम कर सकता है; यह एक आपातकालीन स्टॉप बटन से सुसज्जित है, जिससे आपात स्थिति को संभालना आसान हो जाता है और उपकरण और ऑपरेटरों की सुरक्षा सुनिश्चित होती है |
|
