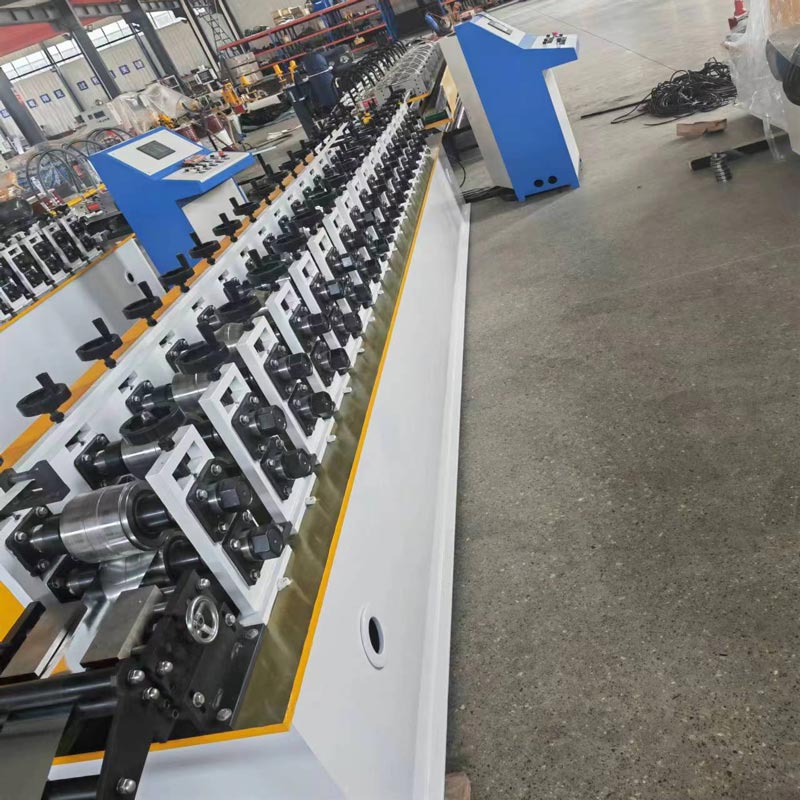

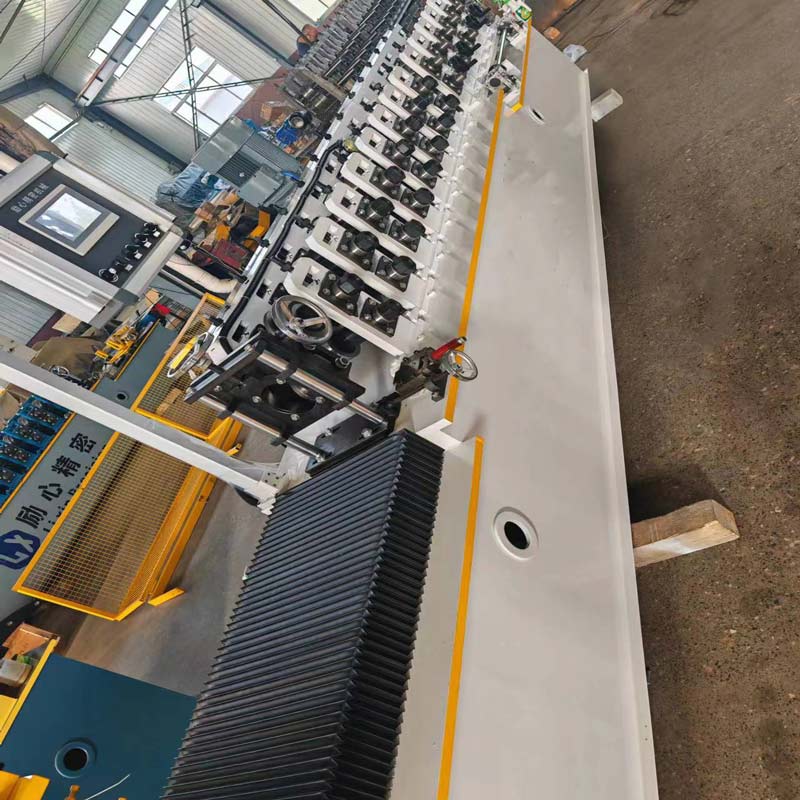

लाइट स्टील प्रोफाइल कील रोल बनाने की मशीन

1

कंकाल संरचना

आधार के लिए एकीकृत रूप से वेल्डेड दीवार पैनलों की मशीनिंग

दीवार पैनल सतह पीसने के उपचार को अपनाते हैं

2

संचरण

पूर्ण गियर

मोटर-रेड्यूसर-गियर-शाफ्ट

3

गियर

23 टुकड़े बेलनाकार गियर

मॉड्यूल m=6, दांतों की संख्या z=32, मोटाई=50

4

सहन करना

डबल बियरिंग के 96 सेट

सामने NU210 और पीछे 6210

5

एक्सिस

व्यास 50 शाफ्ट 24 पेड़

45# मॉड्यूलेशन प्रोसेसिंग 28-32HRC

6

शक्ति

कुल शक्ति कुल शक्ति

पूर्ण भार 24 किलोवाट

7

मुख्य मोटर

1 मोटर

7.5Kw (K77 श्रृंखला) गति अनुपात 15.84

8

गैस स्टेशन

3 गियर पंप

5.5 किलोवाट हाइड्रोलिक स्टेशन

9

मुक्का मारना और बाल काटना

स्क्वायर गाइड रेल पंचिंग और कतरनी

100 व्यास वाला तेल सिलेंडर, विशेष कटर की 1 जोड़ी

10

स्राव होना

1 ऊर्ध्वाधर इकाई

हाइड्रोलिक कोर विस्तार 2.5 टन, कोर विस्तार रेंज 350-550

11

बेलन

12 बनाने वाले रोलर्स

सामग्री Cr12 समग्र शमन ताप उपचार 58-62HRC
