1000 मिमी केबल ट्रे बनाने की मशीन

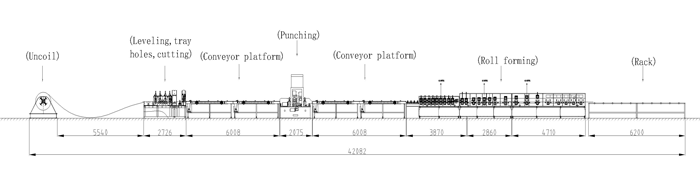

इस उत्पादन लाइन की कुल लंबाई 42 मीटर है। यह 0.5-3.0 मिमी की मोटाई के साथ 220-1450 मिमी की धातु शीट का उत्पादन कर सकता है। यह बड़े और छोटे अंतराल के साथ पंचिंग डाई के दो सेटों से सुसज्जित है। उत्पादन की गति 12 मीटर प्रति मिनट है। संपूर्ण असेंबली लाइन को अनकॉइलर द्वारा समतल किया जाता है। इसमें कटिंग पार्ट-कन्वेइंग प्लेटफॉर्म-पंचिंग मशीन-कन्वेइंग प्लेटफॉर्म-रोलर फॉर्मिंग होस्ट-रिसीविंग फ्रेम शामिल है।

उपकरण 10 टन की भार क्षमता वाले डिकॉयलर, हाइड्रोलिक कोर विस्तार और इलेक्ट्रिक फीडिंग से सुसज्जित है, जो संचालित करने के लिए अधिक सुविधाजनक है। नीचे लेवलिंग और कटिंग है। हमारी लेवलिंग मशीन धातु के तार की प्लेट को सीधा करेगी और फिर उसे आवश्यक लंबाई में काट देगी। , काटने के बाद धातु की शीट कनेक्टिंग छेद, सात-वर्ण बटन छेद इत्यादि के छिद्रण को पूरा करने के लिए ट्रांसफर प्लेटफॉर्म के माध्यम से पंचिंग मशीन में प्रवेश करती है, और फिर रोल बनाने की प्रक्रिया में प्रवेश करती है। हमारा मटेरियल इनलेट एक फाइबर ऑप्टिक जांच से सुसज्जित है, जो धातु शीट के आकार के अनुसार धातु शीट को संसाधित करेगा। चौड़ाई स्वचालित रूप से समायोजित की जाती है, फॉर्मिंग रोलर्स की 25 पंक्तियाँ हैं, मुख्य शाफ्ट का व्यास 80 मिमी है, और केबल ट्रे की सही रूपरेखा और चमक सुनिश्चित करने के लिए सतह को हार्ड क्रोम प्लेटेड किया गया है।

सभी भागों का आकार आपकी आवश्यकताओं के अनुसार अनुकूलित किया जाएगा, यदि आपको इसकी आवश्यकता हो तो कृपया मुझसे संपर्क करें!
