पंच के साथ केबल ट्रंकिंग रोल बनाने की मशीन

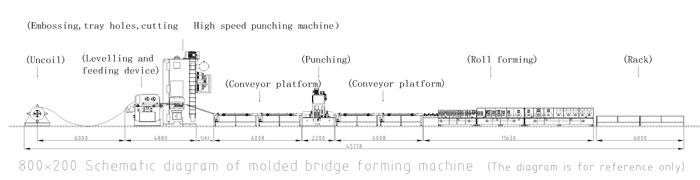

इस उपकरण में एक अनकॉइलर - एक लेवलिंग फीडर - एक बड़े टन भार वाला पंच - एक पंचिंग मशीन - एक रोल बनाने वाला होस्ट होता है। अनकॉइलर एक हाइड्रोलिक कोर विस्तारक है और आसान संचालन के लिए एक प्रेसिंग आर्म से सुसज्जित है। लेवलिंग और फीडिंग मशीन सामग्री को पंच में सटीक रूप से फीड कर सकती है। , पंच मशीन का उपयोग घने सुदृढीकरण पसलियों या घने फूस के छेदों को छिद्रित करने के लिए बड़े-टन भार वाले सांचों के साथ किया जा सकता है। पंचिंग मशीन कनेक्टिंग होल, सात-अक्षर वाले बटन होल आदि को पंच करती है। सभी क्रियाएं नियंत्रण कक्ष द्वारा नियंत्रित की जाती हैं। रोल बनाने वाला होस्ट 35 अक्षों से बना है, इसका व्यास 80 मिमी है, सतह कठोर क्रोम प्लेटेड है, और क्रोम प्लेटिंग की मोटाई 0.05 मिमी है। उत्पादन लाइन की उच्च दक्षता, उच्च परिशुद्धता और उच्च लचीलापन सुनिश्चित करें।
हमारा उत्पादन गियर को गोद ले बेहतर स्वचालन विज्ञान और है एक स्थिति में को पहचानना ए पूरी तरह कंप्यूटरीकृत उत्पादन प्रक्रिया। गियर है परिकल्पित साथ बेहतर विद्युतीय प्रबंधित करना संरचनाएं और मैकेनिकल ट्रांसमिशन सिस्टम, जो कर सकते हैं पहचानना कुछ प्रणाली जैसे कदम कंप्यूटरीकृत केबल ट्रे को काटना, मोड़ना और बनाना। स्वचालित उत्पादन अभी नहीं अकेले बढ़ाता है उत्पादन क्षमता, तथापि इसके अतिरिक्त श्रम कम कर देता है गहराई और सुनिश्चित करता है संतुलन उत्पाद की गुणवत्ता का.
दूसरा, हमारा उत्पादन गियर है निहायत अनुकूलनीय और लचीला. गियर कर सकना विनियमित कुछ से अधिक पैरामीटर के अनुसार उत्पाद की आवश्यकताओं, जैसे लंबाई, चौड़ाई, ऊंचाई, झुकने का कोण, आदि। इसलिए, चाहे आप केबल ट्रे का उत्पादन कर रहे हैं विशिष्ट विशिष्टताएँ, या फेरबदल उत्पाद पैटर्न और मॉडल, हमारे औजार आपकी ज़रूरतें पूरी कर सकता है. यह लचीलापन इसके अतिरिक्त मिलता ग्राहकों साथ अतिरिक्त विकल्प और बाजार प्रतिस्पर्धात्मकता।
इसके अलावा, हमारे उत्पादन औजार पहलुओं अत्यधिक परिशुद्धता और स्थिरता. औजार का उपयोग करता है बेहतर सेंसर और चालाकी से काम निकालना संरचनाएं को काटना विशिष्ट प्रबंधित करना आकार का, रूप और नज़रिया केबल ट्रे का. उत्पादित केबल ट्रे में है फ़ायदे का नियमित आयाम और सही कोण, जो कर सकता है सही ढंग से बढ़ाना इमारत effectivity और स्थापित करना गुणवत्ता।
अंत में, हमारा उत्पादन औजार के साथ डिज़ाइन किया गया है सुरक्षा और मन में विश्वसनीयता. औजार है तैयार साथ काफी संख्या सुरक्षा सुरक्षा उपकरण, जैसे बचाव कवर, आपातकालीन अंत स्विच इत्यादि पक्का करना सुरक्षा ऑपरेटरों का. पर समान समय, गियर को गोद ले जादा देर तक टिके पदार्थों और संरचनात्मक योजना को सुनिश्चित करें संतुलन और लंबा जीवन शैली उपकरण का.
संक्षेप में, हमारा उत्पादन गियर में विशेषज्ञता उत्पादन छोटे आकार के केबल ट्रे में है फ़ायदे का अत्यधिक दक्षता, परिशुद्धता, लचीलापन, अत्यधिक परिशुद्धता और स्थिरता. चाहे वह बिजली, संचार, परिवहन आदि के क्षेत्र में हो, आप कर सकते हैं अधिग्रहण करना उत्कृष्ट केबल ट्रे के माध्यम से हमारे उपकरण, बढ़ाना कार्य कुशलता, छोटा करना लागत, और प्रस्तुत तगड़ा सहायता देना आपकी परियोजनाओं के लिए.
तकनीकी मापदंड
क्रम संख्या |
मुख्य घटक |
विन्यास |
|
1 |
अनकॉयलर |
1. हाइड्रोलिक कोर विस्तार 4. वितरण बॉक्स (आवृत्ति रूपांतरण नियंत्रण, धीमी शुरुआत और धीमी गति से रुकना) 2. इलेक्ट्रिक डिस्चार्ज 5. हाइड्रोलिक 3 किलोवाट सेट 3. सहन क्षमता 12 टन |
|
2 |
सर्वो लेवलिंग फीडर |
1、 फीडिंग कोड सकारात्मक तंत्र (सकारात्मक और नकारात्मक लीड स्क्रू) 2、9 सुधार रोलर्स, 4 ऊपर और 5 नीचे 3、 4 फीडिंग रोलर्स, 2 ऊपर और 2 नीचे 4、सर्वो फीडिंग |
|
3 |
वायवीय गैन्ट्री पंच |
1、वायवीय गैन्ट्री पंच 2、संयुक्त पीसने वाले उपकरणों का 1 सेट, यंत्रवत् ढाला गया 3、नीचे की पसली और साइड की उभरी हुई मोल्डिंग 4、पैलेट छेद छिद्रण 5、काट देना 6、शॉक अवशोषक पैड 7、मोल्ड ट्रांसफर डिवाइस |
|
4 |
सेक्शन ए हाई-स्पीड प्लेटफॉर्म |
1、 हाई-स्पीड प्लेटफ़ॉर्म 6 मीटर (1 संचालित, 1 बिना शक्ति वाला) 2、 आवृत्ति रूपांतरण नियंत्रण 3、 सकारात्मक और नकारात्मक पेंच चौड़ाई समायोजन |
|
5 |
हाइड्रोलिक पंचिंग |
1、 कनेक्शन छेद छिद्रण 2、 सात-अक्षर बकल मुद्रांकन 3、 हाइड्रोलिक सिस्टम का एक सेट 7.5KW+7.5KW 4、 पंचिंग डाई: सिंगल और डबल पंक्ति पंचों की वायवीय स्विचिंग टिकट |
|
6 |
सेक्शन बी हाई-स्पीड प्लेटफॉर्म |
1、 हाई-स्पीड प्लेटफ़ॉर्म 6 मीटर (1 संचालित, 1 बिना शक्ति वाला) 2、 आवृत्ति रूपांतरण नियंत्रण 3、 सकारात्मक और नकारात्मक पेंच चौड़ाई समायोजन |
|
7 |
रोल बनाने वाला भाग |
1、 स्पिंडल φ80 मिमी, सतह कठोर क्रोम प्लेटेड 5. विस्तारित फीडिंग गाइड फॉर्मिंग रोलर्स की 2、35 पंक्तियाँ (सिंगल और डबल साइड) 6. फॉर्मिंग के बाद सपाट सतह को सीधा करने का 1 सेट 3、 मुख्य मशीन को 3 खंडों में विभाजित किया गया है 7. रोल सामग्री: GCR15 4、 किनारे पर लंबी पसलियां 8. इलेक्ट्रिक फीडिंग |
|
8 |
रैक उतारना |
1, 2 निष्क्रिय अनलोडिंग रैक |
|
9 |
नियंत्रण कैबिनेट |
1、 मानव-कंप्यूटर संपर्क को साकार करने के लिए पूरी लाइन पीएलसी नियंत्रण और टच स्क्रीन मानव-मशीन इंटरफ़ेस को अपनाती है। 2、हार्डवेयर कॉन्फ़िगरेशन: मशीन के बगल में बिजली वितरण कैबिनेट ऑपरेशन कंसोल, मैनुअल ऑपरेशन पैनल और वायरलेस रिमोट कंट्रोल 3、 ऑपरेशन मोड: मैनुअल/स्वचालित। मैन्युअल स्थिति में, यह आसान रखरखाव के लिए एक स्टैंड-अलोन मशीन के रूप में काम कर सकता है; स्वचालित स्थिति में, यह पूरी लाइन पर काम कर सकता है; यह एक आपातकालीन स्टॉप बटन से सुसज्जित है, जिससे आपात स्थिति को संभालना आसान हो जाता है और उपकरण और ऑपरेटरों की सुरक्षा सुनिश्चित होती है |
|
